CIE标准颜色测量系统

CIE(Commission Internationale de l'Eclairage)标准颜色测量系统是由国际照明委员会制定的颜色测量体系。它旨在为不同行业、不同行业的使用者提供统一的颜色描述标准,以确保颜色测量在不同场合中的一致性和可追溯性。


CIE标准颜色测量系统包括三个部分:


1. 视觉色度学系统(Colorimetry):解释人眼感知光的方式,包括定量描述颜色的三个基本参数:色度(chromaticity)、明度(luminance)和色度饱和度(saturation)。


2. 色度度量方法(Colorimetric Measurement):帮助选择合适的测量仪器并进行精确的颜色测量。


3. 色度数据管理(Colorimetric Data Management):提供相关数据(如光谱数据、光源数据等)并标准化数据记录、数据存储和数据交流的方式。


CIE标准颜色测量系统已被广泛应用于各个领域,如纺织品、涂料、化妆品、塑料、印刷等,为各个领域的研究、设计、制造和质量控制提供了统一的基于数据的颜色描述标准。

几乎所有的颜色都可以用三原色按某个特定的比例混合而成。这三种单色光中的任何一种都不能由其余两种混合产生。1931年,CIE(国际标准照明委员会)建立了一系列表示可见光谱的颜色空间标准,定义了CIE-RGB基色系统。规定了RGB系统的三原色光波长分别为700nm,546.1nm,435.8nm的红光(R)、绿光(G)、蓝光(B)。通过混色实验可以得到图1的一组曲线,它们表示在380nm-780nm范围内当各个光谱能量一样时,某一波长的光谱色与混色结果一样,并称这三条曲线为光谱三刺激值曲线。




图1 CIE1931 RGB系统光谱三刺激值曲线

    但这一系统存在一个明显的缺点,计算颜色三刺激值时会出现负值,给大量的计算带来不便。由于任何一种基色系统都可以从一种系统转换到另一种系统,因此人们可以选择任何一种想要的基色系统,以避免出现负值,并且使用方便。基于此CIE又推荐了CIE-XYZ系统,这个系统采用想象的X,Y和Z三种基色,它们代表红、绿、蓝三种原色。图2是基于2°视场的等能光谱的XYZ色度系统的三刺激值曲线。所以也称为2°视场XYZ色度系统,将具有这样的三刺激值曲线的假想的观察者称为CIE1931标准色度观察者。


图2 CIE1931 XYZ系统光谱三刺激值曲线

    任何一种颜色都可以表示为:,其中称X、Y、Z为该颜色的三刺激值。根据CIE的规定,三刺激值可由下面的公式计算得到。

                                                                           (1)

    其中P(λ)是光源辐射的相对光谱功率分布,是CIE1931标准色度观察者的光谱三刺激值,即图2中的曲线值。k是归一化系数,物理意义是将光源的Y值归一化为100,其计算公式为:

                                                                                   (2)

    在获得颜色的三刺激值后,可以按下式计算出该颜色在CIE1931色度系统中的色品坐标。

                                                                                            (3)

    由上式可知当颜色的x、y知道时,z值也随之确定,所以为了在二维坐标中表达颜色,采用x、y来描述。计算可见光380nm-780nm的各个单色光的色坐标,用x、y作为直角坐标绘制出一个直角坐标图,并将各个点连接起来形成一个光谱轨迹,称为色品图,如图3所示。其中点x=0.333,y=0.333为等能白点。

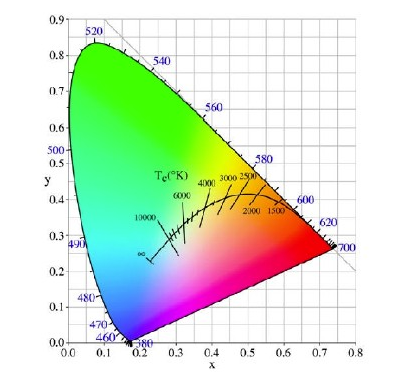

图3 CIE1931色品图
