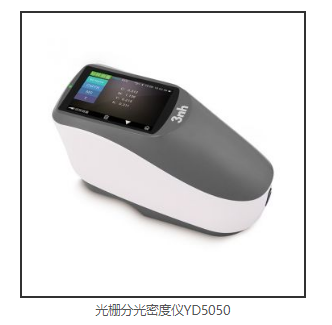

分光密度仪YD5050使用方法

下面我们开始讲解YD5050的操作流程。

第一项，开机手握仪器，把电源开关从零打到一的位置，等待仪器自动开机，待机时轻按开关测量键即可开机。

第二项，黑白校正，轻触校正进入校正界面，校正前需确认屏幕显示的白板编号和校正盒上的s n 码一一对应设置测量条件，确保测量口径依次和白板黑桶对准贴合，按测量键依次进行白板黑板校正。校正过程中看到提示白板黑板校正成功，表示本次校正完成注意当测量条件选择3nh需安装偏振滤镜。

第三项基本模式密度TVI 在主菜单界面清楚，基本模式进入密度TVI 测量界面。根据提示测量纸张色块，测量纸张完成后，根据提示测量实地色块，继续测量相应的色块或另一个实地色块测量完成后可查看数据。注意，如果清除了主菜单图标，将丢失所有测量数据。下面介绍密度TVI 界面参数状态区当前测量条件，蓝牙状态当前时间、日期和电量等设置。轻触设置图标可设置测量条件、密度、状态、密度、基准白密度、精确度、色调值和色调值增加。第四项基本模式，CIE 杠。

l a b 测量在主菜单界面清楚，基本模式进入CIE-Lab 测量界面，根据需求设置测量条件。

新按测量键完成测量并查看数据。下面介绍CIE杠Lab 镜面参数状态区设置清楚，设置图标可设置测量条件光源。

视角。

返回主菜单第五项高级模式密度仪密度功能是油墨密度的测量，轻触屏幕右侧密度颜色图标可设置c m y k 值指定密度或专色油墨。

密度测量一，设置测量条件。二，按照密度基准白的设置，选择清除图标，测量纸张色块。

三、选择密度功能。

四、设置密度，颜色自动或专色等选项。五、测量样品测量完成，查看数据。

所有密度，此功能显示，指定密度状态下测量样品的所有密度值。

所有密度的测量与密度测量相同，只需步骤三，选择所有密度功能。

色调值色调值也称网点面积，是指在单位面积上群集的所有网点面积之和与总面积的比值，反映了油墨的覆盖程度。色调值测量显示，选定颜色的色调值要求进行一个实地和一个色调测量。

密度仪选择色调值功能。设置密度、颜色。

测量纸张测量纸张后，新基材出现前无需再次测量，测量实地色块。

测量与所测量实地相应的色调色块，查看色调色块的色调值数据。

继续进行与所测量，实地相应的其他色调、色块或触摸屏左侧的实地色块，并测量另一个实地色块色调值增加。

此功能也称网点增大，是指色调色块的实际网点面积与印刷样板上对应的网点面积之间的差值。

色调值增加的测量与色调值测量相似。

叠印此功能是度量油墨叠印程度的物理量，其数值越高，叠印效果越好。叠印测量，选择叠印功能测量纸张，测量纸张后，新器材出现前无需再次测量，测量先印油墨色块。

测量第二，印油墨色块。

测量叠印色块，查看数据，继续进行其他叠印测量印刷特性。此功能绘制了一系列针对不进行t测目标的色调值测量结果，从测量实地油墨开始，然后图表将自动引导用户通过每个定义的步骤印刷特性测量为不近视光纤的每个色块。在图表绘制一系列色调测量值图表范围为百分之零到百分之一百。选择印刷特性功能，根据需要选择色彩选项，测量纸张，测量百分之百实地色块，测量顺序中最低阶的色块及百分之十，继续以递增顺序测量其他街的色块，直至完成。

轻触左右翻页键，查看数据，浏览所有步骤印刷反差，此功能用于控制图像中调至暗调的指标，可确定打样和印刷标准，给墨量印刷反差测量。选择印刷反差功能，选择颜色选项设置密度颜色，按需求测量，纸张测量实地色块，测量与所测量实地相应的色调、色块。

继续进行与所测量，实地相应的其他色调、色块或触摸屏幕左侧的实地色块，并测量另一个实地色块色调误差和灰度色调误差是由于油墨的颜色不纯，使得对光谱的选择吸收不良，产生不应有密度。从而造成的灰度是油墨中含有非彩色的成分，让它看上去不那么饱和。色调误差和灰度测量，选择色调误差和灰度功能，按需求测量纸张。

测量实地色块，查看数据。

CIE色度功能系列

CIE色度功能系列包含CIE l a b d 加c i e l a b，c, i e l, c, h d 加c i e l c h。

c i e x y z c i e y x y.

其测量步骤与YS30系列的相似。

硬板此功能可用于在硬板上确定色调或半色调色块的网点面积。

印版测量选择印版功能测量印版基材测量实地色块测量与所测量实地相应的色调色块查看数据，继续进行与所测量，实地相应的其他色调、色块或轻触屏幕左侧的实地色块，并测量另一个实地色块反射率曲线图。

此功能用曲线图的形式直观显示测量数据的反射率。

纸张参数，部分型号此功能可报告黄度白度数据。

纸张参数测量选择纸张参数、功能。

测量纸张样品，查看数据。

颜色力度部分型号。

此功能为绝对色彩力度k s 值是对色彩浓度的测量。

颜色力度测量选择颜色力度功能，按需求测量纸张。

测量样品，查看数据。

不透明度部分型号不透明度也叫遮盖度。此功能用于确定一种给定油墨或材料的不透明度。

不透明度测量选择不透明度功能测量样品在遮盖度卡片上的黑色部分。

测量样品在遮盖度卡片上的白色部分，查看数据。

第六项，高级模式基本比较基本比较是一个快速比较标样和样品的方式，无需存储数据基本比较是多了一项标准。

先测量或选择标准后再测量的数据，可以快速进行比较。大多数的功能与密度仪相似，重点讲c m y 平衡和同色异谱，c m y 平衡。此功能可用于轻松比较灰平衡色块与已定义标准，以图形显示结果的上方是样品的绝对c m y 密度值和相对差值。结果区域的下方是一个条形图，显示每种油墨与目标值相比的△值。该图的中心线表示目标值，而两个方向上的条形表示样品的密度值高于或低于目标值。该功能的目标是判断样品的全部。三项c m y 密度符合目标，周围的容差范围内，样品可仍认为是灰色同色异谱。有一种现象是两种颜色样品在一种光源和观测条件下匹配。delta e 偏差比较小，而在另一种不同光源和观测条件下不匹配。delta e 偏差比较大，这样的两种颜色样品称为同色异谱。对清楚同色异谱功能界面左侧的设置图标设置光源组合，测量或选择标准后测量样品，查看测试结果。

第七项，系统设置。下面我们重点讲解几个常用功能语言设置，点击进入用户，根据需要选择显示语言蓝牙部分型号有选择关闭或打开设置蓝牙功能是否开启。

校正有效期，根据需要选择一种校正有效期，恢复出厂设置。点击会弹出提示框，按确定键对勾将会清空仪器所有记录，恢复到出厂状态，所有数据不可恢复，请谨慎操作，按返回键则取消本次操作。

更详细的功能介绍，可以查看说明书或联系厂家的售后服务部，以便得到更加详细的解答。
