雾度仪测量塑料雾度的应用

塑料的雾度是指透过试样而偏离入射光反向的散射光通量与透射光通量之比，用百分数表示。雾度是由于材料表面缺陷、密度变化或产生光散射的杂质引起的，材料内部或表面因光散射造成的云雾状或浑浊的外观，所以雾度也被称为浑浊度。它用于衡量透明或半透明材料不清晰程度。塑料对光线的吸收、散射与材料本身的结构、表面特征和所含其他物质有关。测定透明或半透明塑料透光率和雾度，可用来控制产品质量和研究产品某些光学性能。一般来说，透光率高的材料，雾度值低；反之透光率低的材料，雾度值高，但也并不完全如此。有些材料透光率高，雾度值却很大，如毛玻璃，所以透光率和雾度值是两个独立的指标。在工业上，会采用积分求式雾度计或积分求式光度计测量塑料的雾度。其原理是利用测定入射光量，通过试样的总透光量，仪器引起的光散射量以及仪器和试样共同引起的光散射量，计算出通过试样的总的透射率Tt、慢散透射率Td和雾度（Td/Tt）。

雾度仪采用平行照明，半球散射，积分球光电接收方式，采用微机自动操作系统及数据处理系统，无旋钮操作，使用方便，并且有标准打印输出拉口，自动显示透光率/雾度多次测量的平均值，透光率结果接显示到 0.1﹪,雾度显示到0.01﹪，无零点漂移，置信度强，特定的结构一开启式样品窗几乎不受样品尺寸的限制，测量速度快，由于调制品的采用，仪器不受环境光的影响，不必采用暗室，保证了大件样品操作者的安全，微机化的电子线路，精度高，备有标准化的数据打印输出接口，雾度仪可配套供应程控打印机。备有薄膜磁性夹具及液体样品杯，给用户带来极大方便，随机附雾度片一块，便于随时检查仪器动作功能。

标际GBPI透光率/雾度测定仪YH1200是根据中华人民共和国国家标准GB2410-2008“透明塑料透光率和雾度试验方法”及美国材料试验协会标准ASTM D1003-61（2007）Standard Test Method for Haze and Luminous Transmittance of Transparent Plastice” 设计的微机化全自动测量仪器，适用于一切透明、半透明平行平面样器（塑料板材、片材、塑料薄膜、平板玻璃）的透光率、透射雾度的测试，在国防、科研及工业生产中具有广泛的应用领域。

　　YH1200透光率/雾度测定仪具有下列特点：

　　采用平行照明，半球散射，积分球光电接收方式。

　　采用微机自动操作系统及数据处理系统，无旋钮操作，使用方便，并且有标准USB接口，优盘存储功能。

　　透光率结果直接显示到0.01%，雾度显示到0.01%。

　　由于调制器的采用，仪器不受环境光的影响，不必采用暗室，保证了大件样品测量的准确性。

　　备有薄膜磁性夹具及液体样品杯，给用户带来极大方便。

　　随机附雾度片一块，便于随时检查仪器动作功能（注意：该雾度片不能擦，可以用洗耳球吹）。

　　仪器的结构及原理：

　　透过试样的光通量和射到试样上的光通量之比（以百分数％表示）称透光率。

透过试样面偏离入射光方向的散射光通量与透射光之比（以百分数％表示）称为雾度。

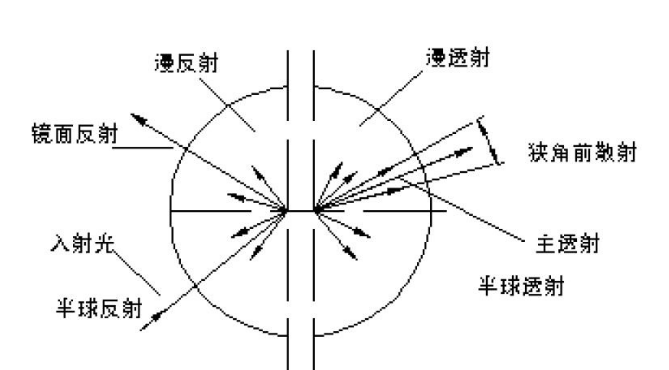

工作原理图

　　如图所示，光线射到一透明或半透明物体上时，部分产生定向反射，部份产生漫反射，进入样品后部份被吸收，部分被透过，出射样品的光中，主透射部份按折射定律前进，部份产生半球散射，其前进方向是散乱的。

　　按照GB2410-2008及ASTM D1003-61（2007），上述透光率是指通过试样的半球透光率，即以半球总透射来考核的透光率（包括主透射和散射），其入射光是垂直于样品表面的。

　　同样GB2410-2008及ASTM D1003-61（2007），定义的雾度是指样品的半球透光雾度，即超过一定角度的半球散射部分（见上图）。

　　因此，本仪器采用积分球捕捉半球范围内的全部透射光。

　　理想的入射光应是单一方向的入射光，但事实上很难做到，因此，上述标准对入射光的方向性、被作为散射光接收的透射光的偏离角都作了严格的规定，这些规定通常称为“几何条件”。

　　由于样品本身吸收光谱特性的不同，样品内散射微粒对不同光谱散射本领的不同，因此仪器对光源有一定要求。标准方法规定为C（或A）光源，对光接收器的光谱响应也做了规定，被采用的光电元件必须用滤光片校正，使其符合肉眼视觉灵敏度，这些条件，通常称为仪器的“光谱条件。”

　　仪器的使用条件：

　　1、工作环境条件：（1）环境温度23℃±5℃；（2）相对湿度不大于50±10%，仪器右侧1.5米内不允许有障碍物，特别是白色物体等，以免对光产生反射，影响测量。

　　2、将仪器电源插头插入插座（三眼），注意应确保接地线有效。然后将仪器的三只保护盖旋下。

　　3、将样品架（附件）装于接收器左侧入射窗口处（拧上二只螺钉即可）。
