chat图ISO12233分辨率测试卡的选择和使用方法

ISO12233分辨率测试卡在选择和使用上有一定的要求，以确保测试结果的准确性和可靠性。下面将详细介绍如何选择和使用ISO12233分辨率测试卡。

ISO12233分辨率测试卡类型

ISO12233分辨率测试卡是被广泛使用的测试卡之一，是测试相机镜头、单反镜头、安防监控摄像头，车载行车记录仪摄像头等等解像力必备的测试卡。下图是一张ISO12233：2000标准的分辨率测试卡，目前已被ISO12233:2014 eSFR分辨率测试卡所取代，但是目前使用ISO12233：2000标准的分辨率测试卡还是比较多。

按测试精度分类：

a、2000线标准型

测试精度：2000x2000x16/9=711w （目前常用的高清摄像头分辨率比例是16/9，也有4/3）；

b、4000线增强型

测试精度：4000x4000x16/9=2844w

按测试卡规格分类：

a、标准型和增强型测试卡都有0.5x（10x17.8cm）、1x（20x35.6cm）、2x（40x71.1cm）、4x（80x142.2cm）、8x（160x284.4cm）；

b、130万和200万像素：选用2x的chart ；

500万像素：选用4x的chart ；

1200万像素以上：选用増强型4X chart ；

（ 测试卡规格的选择和和被测相机分辨率大小应该关系不大，应当是根据拍摄场景具体来选择，选小尺寸规格的测试卡时，为符合拍摄条件，拍摄距离要短些，反之，用大尺寸规格的测试卡，则拍摄距离要长些）；

按测试方式分类：

反射式：由前面照明的反射式测试标板

透射式：可由后面照明的透射标板

chat图ISO12233分辨率测试卡2000线和4000线的图卡该怎么选择？哪种图卡能满足我相机分辨率的测试要求，该如何计算？

ISO12233分辨率测试卡，按测试精度来分，有两种，2000线标准型和4000线增强型，两种图卡如下所示。

 2000线标准型

4000线增强型

一般按照被测试相机的分辨率来选择相应的图卡，2000线标准型最大可测试的相机分辨率是：2000x2000x16/9 = 711W（以长宽比为16:9的相机为例）。

所以当相机分辨率超过711W 时，就不能选用2000线标准型的图卡测试了。

而选用 4000线增强型的图卡进行测试，4000线增强型的图卡最大可测试的相机分辨率是：4000x4000x16/9 = 2844W .

图卡2000线、4000线的单位是 l/mm，常用于表示镜头分辨率的单位，指成像平面1mm间距内能分辨开的黑白相间的线条数。

根据纳奎斯特采样定理，一个感光像素对应一条白线或黑线，才能分辨的清，所以2000线对应的像素数就是2000。

垂直和水平总的像素数就是2000x2000 = 400W，而对应16:9 分辨率的sensor，其最大的可测试的分辨率就是2000x2000x16/9 = 711W。

关于分辨率单位和像素的换算

1、分辨率单位：

1-1、lp/mm（line-pairs/mm）：每毫米线对，表示黑白两条线；

1-2、LW/PH（line widths/ picture height）:  每像高线数；

2、摄影分辨率和镜头分辨率换算：

摄影分辨率与镜头分辨率的转换：

摄影分辨率（LW/PH）= 感光器高度（mm） x  2 x 镜头分辨率（lp/mm）

3、镜头与感光器像素的匹配：

3-1、镜头分辨率与像素的转换：

3-2、举例：

• 感光元密度为250pixel/mm（ 2倍lp/mm ）,

• 像素数：P=（6.4x250） x （4.8x200）=1920000 pixel ；

（感光元密度：根据纳奎斯特采样定理，一个感光元对应一条白线或黑线）；

• 水平像素密度：1600/6.4=250pixel/mm，

• 垂直像素密度：250pixel/mm，

• 镜头分辨率：125lp/mm（ 若水平或垂直像素密度不等，应参考密度高的）；

• 所选镜头的极限分辨率（白线或黑线线宽）也应该是：4um，

• 一对黑白线的宽度：2 x 0.004mm，

• 镜头的分辨率就是1/（2x0.004）=125lp/mm；

chat图ISO12233分辨率测试卡的使用方法

ISO12233测试标板测试单元：主要使用的水平方向的J1、K1；垂直方向的J2、K2；倾斜45度方向的JD、KD样式，另外还有四角的十字区域。

各测试单元的测试内容：

J1、K1：用于测量中心的水平可视分辨率，拥有100～2000LW/PH的测试范围；

J2、K2：用于测量中心的垂直可视分辨率，拥有100～2000LW/PH的测试范围；

JD、KD：用于测量斜45度的可视分辨率，拥有100～1000LW/PH的测试范围；

四角十字型测试单元：用于测量四角的水平和垂直可视分辨率，拥有100～1000LW/PH的测试范围。

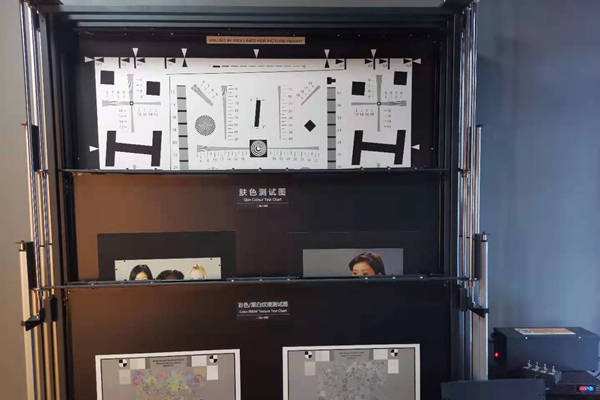

ISO图像测试卡拍摄方法：

1、拍摄条件

反射式标板测试条件：反射式标板的照明应符合，标板任一白色区的亮度应在标板中心区平均亮度的±10%的范围内。并应避免镜头被光源直接照射。标板周围区域应具有低反射系数。测试标板应屏蔽任何反射光，并应具有有效光谱中性。应使用日光或ISO7589给定的白炽灯光。

透射式标板测试条件：透射式标板需要在均匀光源背景下进行测试。

2、拍摄距离的确定和标板大小的选用

首先，一般来讲对于某一Cellphone Camera Module而言，测试分辨率时的拍摄距离取决于该模组的对焦距离。即将模组放在对焦距离的位置拍摄ISO12233测试标板。确定好拍摄距离后，原则上应当选择正好能让有效高度正好充满画面的测试标板。实际上完全按照该要求拍摄有一定难度，因此也可拍摄得稍小或稍大，但后续需要将此时的读数换算成正确的分辨率数值。

3、标板拍摄范围的选取

在正好让标板有效高度充满画面时，标板的4:3区域也应该正好充满画面。在取景偏大或偏小的情况下，应尽量使4:3区域中的J1、K1、J2、K2、JD、KD处于画面中心。测试四角分辨率时，要分别将四角上的十字型测试单元置于画面角落。实际操作可以将标板16:9端线贴在画面外框，测量这一端上下两个角的分辨率，再测另一侧两个角的分辨率。

4、拍摄设置

拍摄设置包括：曝光时间、白平衡、亮度、色彩、Gamma校正、拍摄模式等。

5、测试效果的判断评估

对于测试结果可以采用目视读数或软件进行读数两种方法。
