(色差仪专用)微型打印机使用说明书

(色差仪专用)微型打印机使用说明书

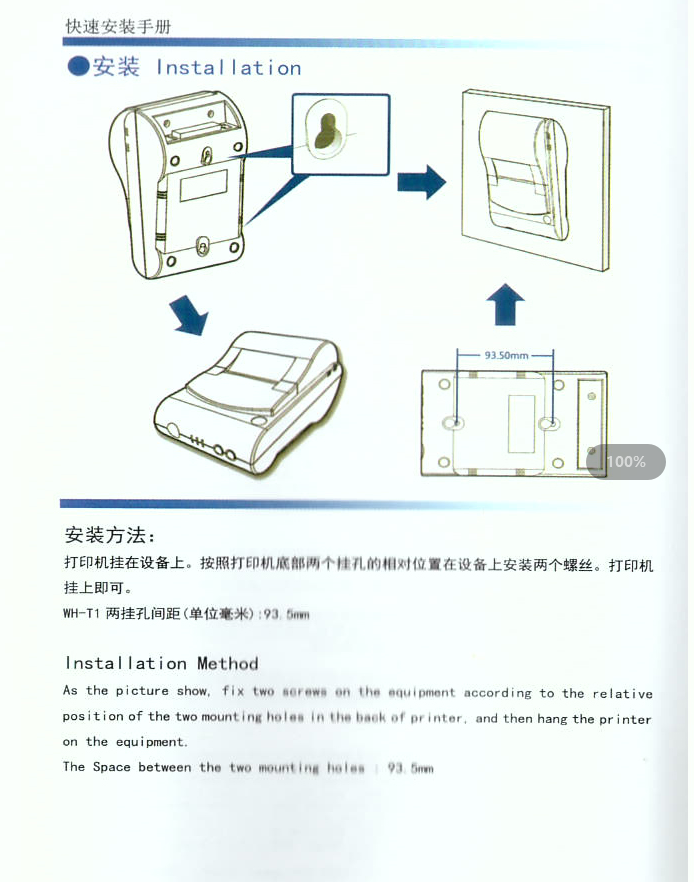

安装方法：

打印机挂在设备上。按照打印机底部两个挂孔的相对位置在设备上安装两个螺丝。打印机挂上即可。

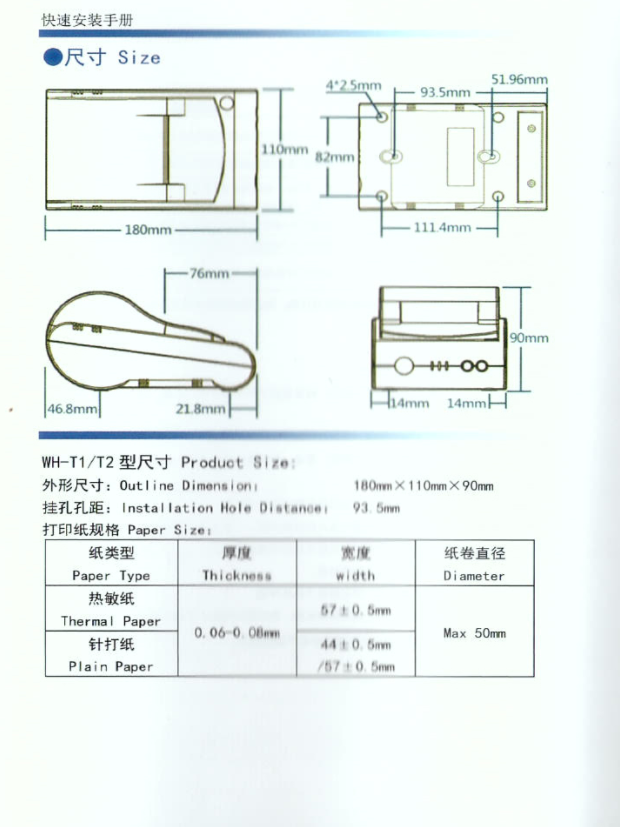

WH-T1两挂孔间距(单位毫米):93.5mm

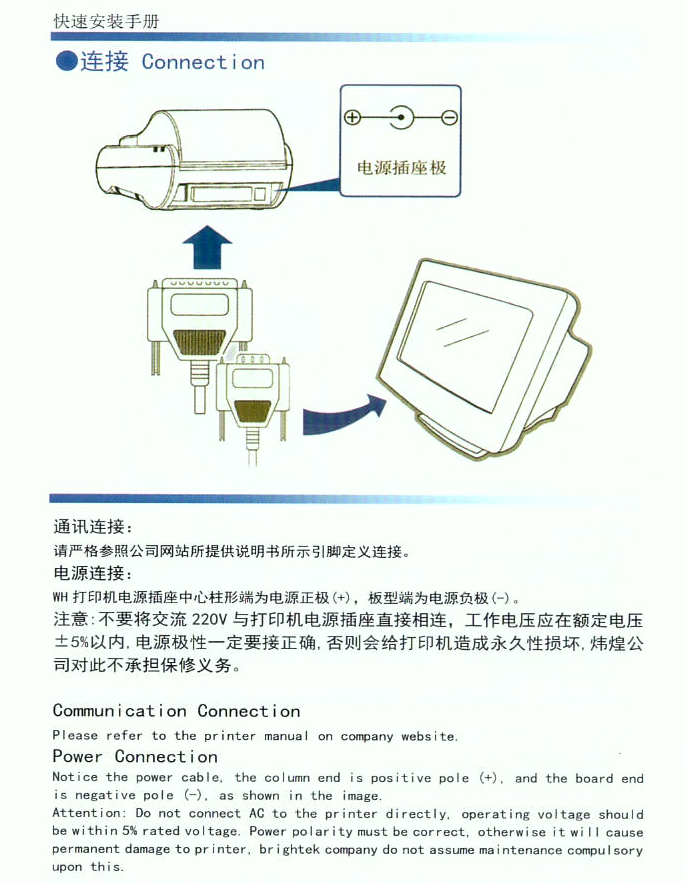

通讯连接：

请严格参照公司网站所提供说明书所示引脚定义连接。电源连接：

WH打印机电源插座中心柱形端为电源正极(+),板型端为电源负极(-)。

注意：不要将交流220V与打印机电源插座直接相连，工作电压应在额定电压±5%以内，电源极性一定要接正确，否则会给打印机造成永久性损坏.公司对此不承担保修义务。

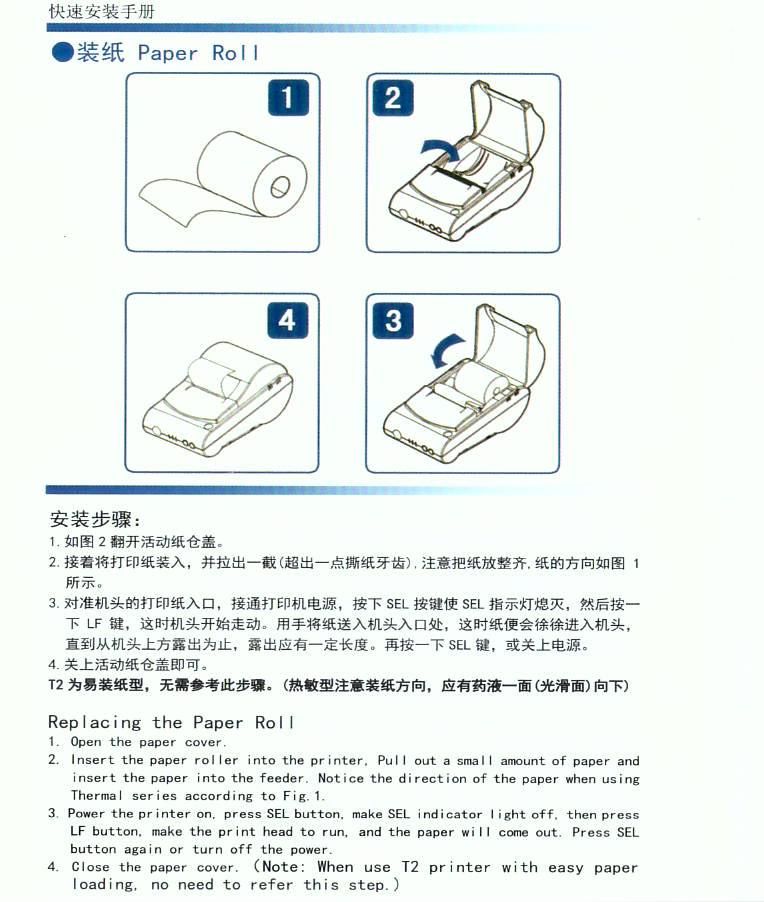

安装步骤：

1.如图2翻开活动纸仓盖。

2.接着将打印纸装入，并拉出一截(超出一点撕纸牙齿),注意把纸放整齐，纸的方向如图1所示。

3.对准机头的打印纸入口，接通打印机电源，按下SEL按键使SEL指示灯熄灭，然后按一下LF键，这时机头开始走动。用手将纸送入机头入口处，这时纸便会徐徐进入机头，直到从机头上方露出为止，露出应有一定长度。再按一下SEL键，或关上电源。

4.关上活动纸仓盖即可。

T2为易装纸型，无需参考此步骤。(热敏型注意装纸方向，应有药液一面(光滑面)向下)

色带更换：

1.翻开纸仓盖，接着如图1箭头指示方向，向前推动活动盖板，推开后轻轻取下(注意整个过程中要保护好撕纸用牙齿，小心碰伤)

2.从打印机头上轻轻取下旧色带盒。注意：请先抬起色带盒的左端，然后再抬起色带盒的右端，取下色带盒。

3.换新的色带盒。首先将色带盒的右端轻轻放在机头右端的齿轮轴上，左端稍微抬起，不要放下。如色带盒右端未落到底，请按住色带盒上的旋钮，顺时针方向稍微转动一下，直到色带盒的右端落到底后再放下色带盒的左端。

4.装上活动盖板，并关上活动纸仓盖即可。

注意：T2热敏型无需此步骤。我们建议您不定期做好清理。方法是打开纸舱盖，用棉棒沾少许酒精，轻轻擦拭打印机热敏头，及纸仓上的滚轴。

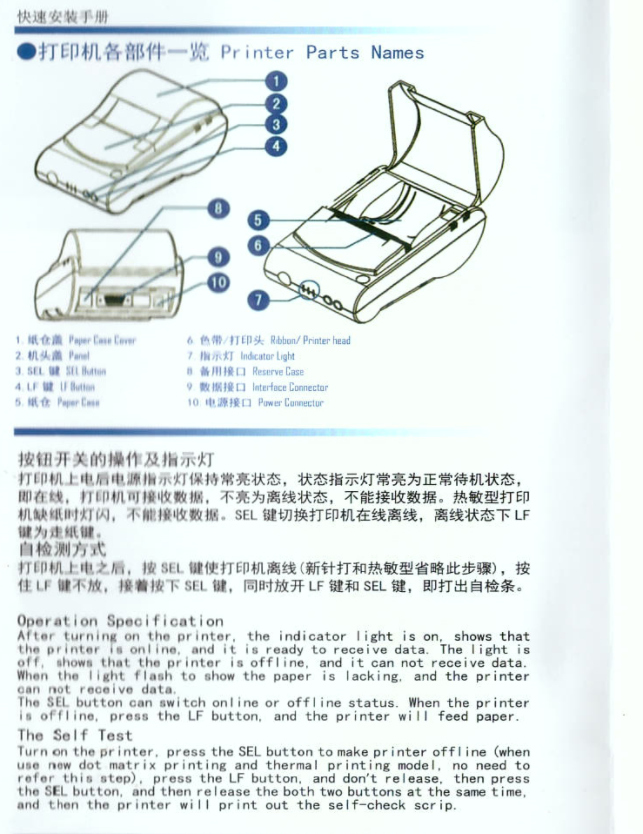

按钮开关的操作及指示灯

打印机上电后电源指示灯保持常亮状态，状态指示灯常亮为正常待机状态，即在线，打印机可接收数据，不亮为离线状态，不能接收数据。热敏型打印机缺纸时灯闪，不能接收数据。SEL键切换打印机在线离线，离线状态下LF键为走纸键。自检测方式

打印机上电之后，按SEL键使打印机离线(新针打和热敏型省略此步骤),按住LF键不放，接着按下SEL键，同时放开LF键和SEL键，即打出自检条。

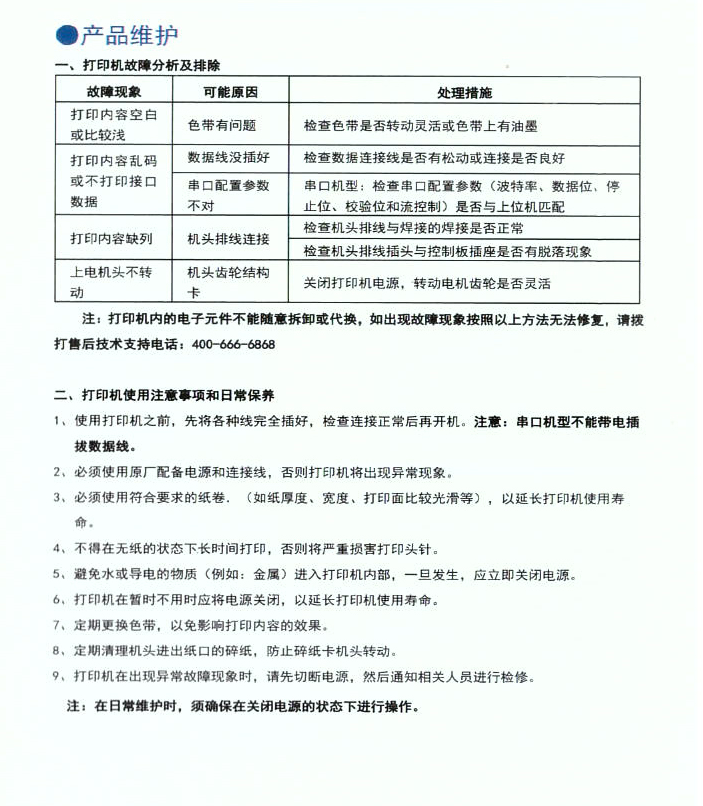

产品维护

打印机使用注意事项和日常保养

1、使用打印机之前，先将各种线完全插好，检查连接正常后再开机。注意：串口机型不能带电插拔数据线。

2、必须使用原厂配备电源和连接线，否则打印机将出现异常现象。

3、必须使用符合要求的纸卷.(如纸厚度、宽度、打印面比较光滑等),以延长打印机使用寿命。

4、不得在无纸的状态下长时间打印，否则将严重损害打印头针。

5、避免水或导电的物质(例如：金属)进入打印机内部，一旦发生，应立即关闭电源。

6,打印机在暂时不用时应将电源关闭，以延长打印机使用寿命。

7、定期更换色带，以免影响打印内容的效果。

8、定期清理机头进出纸口的碎纸，防止碎纸卡机头转动。

9、打印机在出现异常故障现象时，请先切断电源，然后通知相关人员进行检修。

注：在日常维护时，须确保在关闭电源的状态下进行操作。
