铂钴色度测定仪是专业针对离子浓度测量的仪器。设计独特微电脑控制技术，设计精巧便携，新颖独特，适用于实验室和现场使用。具有出厂校准和用户自定义校准功能，样品池设计独特，便于测量和维护。
原理
采用低能耗LED提供稳定光源，测定曲线内置，试剂与样品发生显色反应，通过测定样品对特定波长的吸光度转换为待测参数的浓度值，并通过液晶显示屏显示。
铂钴色度的标准及仪器法测量
铂-钴色度测试的发展
Hazen
·1890以前，没有准确的公式来描述水及废水的颜色；·1892,化学家A.Hazen将水色度分为5个级别，万分之一浓度描述；
APHA
·1905年，美国APHA(公共健康协会)在Hazen基础上将色度分为500个等级，百万分之一浓度描述。
Pt-Co
·1952年，由于5个级别的局限性及APHA主要针对水色度，以及下游厂家对化工液体色度的0色度要求，ASTM D1209标准在APHA基础上发展起来，使用了Pt-Co概念，其方法和APHA一样。
ASTM D1209解读
标准溶液的配置
准确称取1.245g氯铂酸钾和1g氯化钴溶于200ml的6mol/l盐酸中，然后用蒸馏水稀释至1000ml,此溶液即为铂钴500号的色度标准原液…
| 出现的情况 | 配不好 | 配不准 | 差异大 | 看不清 |
产生的原因
| 单一操作员配标液，重复性=2(Pt-Co<25) | 单一操作员配标液，重复性∈(3@25、16@475) | 多人配标液，重复性∈(10@25、49@475) | 肉眼评估，判断准确性<5个铂钴单位 |

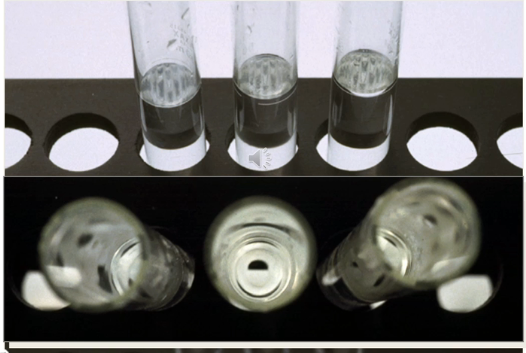

分辨一下，以下三种的铂钴色度是多少？
人眼无法分辨10个单位以内的PT-CO颜色标准铂钴标准液
ASTM D5386-05-铂钴色度的仪器法测量
ASTM D5386-05对应的中国国家标准
GB6324.6-2014
三刺激值法计算液体色度的标准方法
ASTM D5386和GB6324.6简介
1.将三刺激值按合适的公式转换成铂钴色标
2.测试皿，入射出射窗口平行，光程20-150mm
3.用户可以调节仪器去匹配标液铂钴值
4.参考E179和E308,用C/2,CIEXYZ,需得到E308和E313规定的YI值，用特定关系计算Pt-Co。
5.精度-Pt-Co标尺是在黄度YI测试基础上关联过来的。经常会带微微绿、红半及散射光或都有，测量的精度问题是现实存在的
YI适用于主波长在570-580nm的样品
铂-钴色度没有正式出版的公式，但标准方法这样做：
仪器厂家根据D5386的指导，将Pt-Co值在软件中显示，配各种浓度铂钴标准溶液，和PT-CO值建立对应关系-测量标准铂钴液的YI值

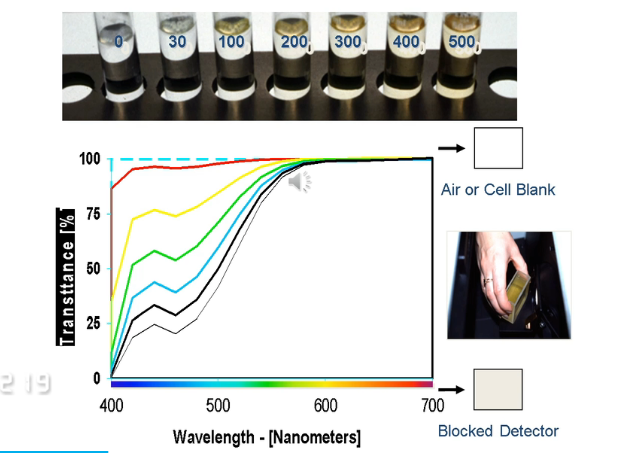

测量标准Pt-Co溶液的YI值

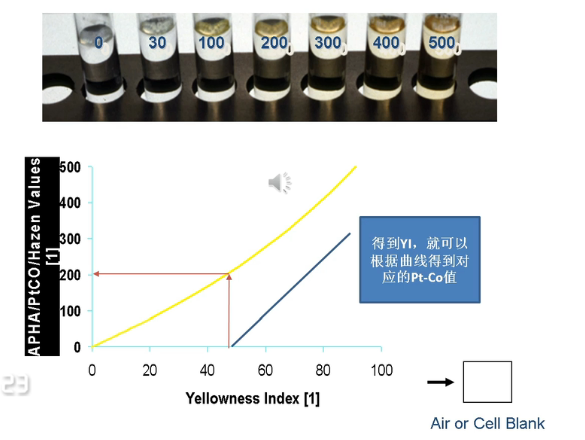

将YI和APHA/PtCo建立标准关系曲线
如何得到准确的标准铂钴值和其稳定的YI值?

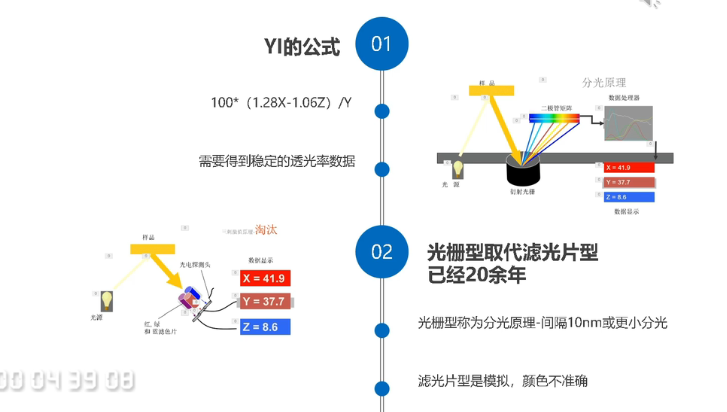

01YI的公式
100*(1.28X-1.06Z)M
需要得到稳定的透光率数据
02光栅型取代滤光片型已经20余年

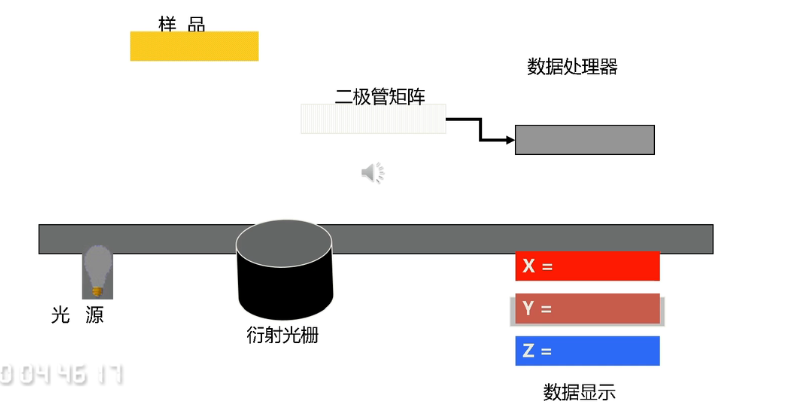

光栅型称为分光原理-间隔10nm或更小分光

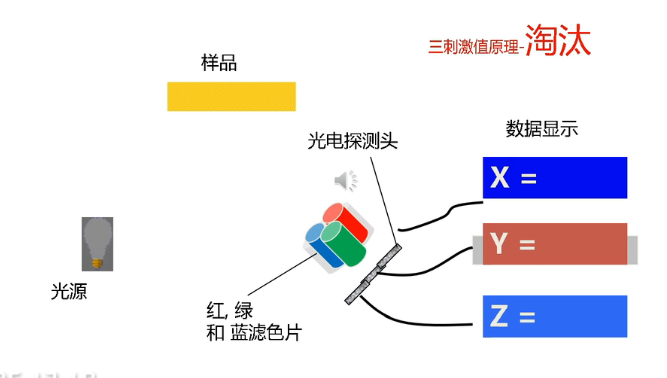

滤光片型是模拟，颜色不准确

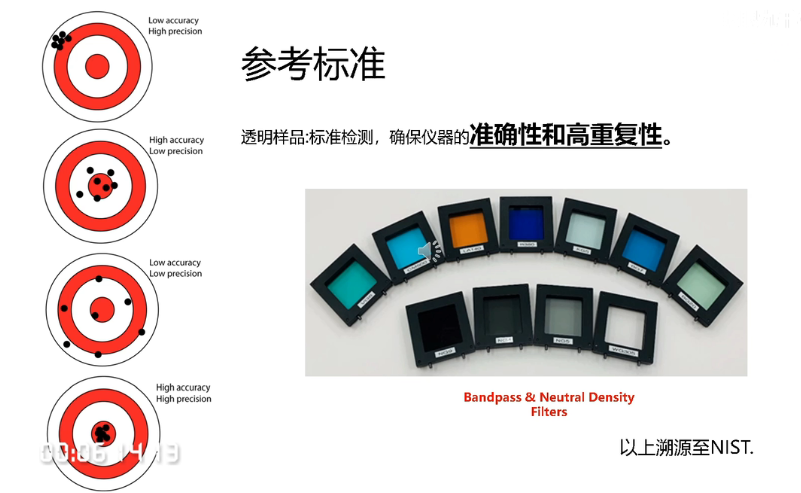

参考标准：
透明样品：标准检测，确保仪器的准确性和高重复性。

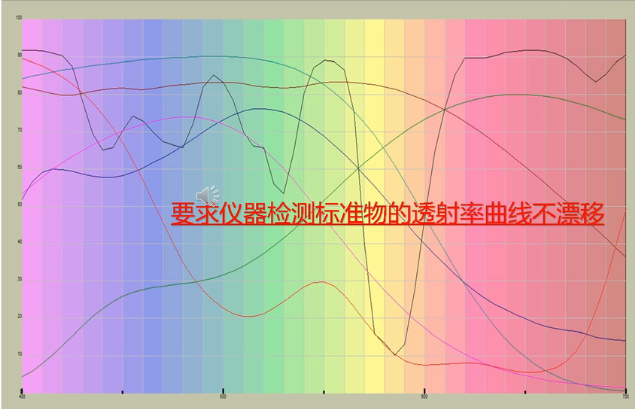

要求仪器检测标准物的透射率曲线不漂移

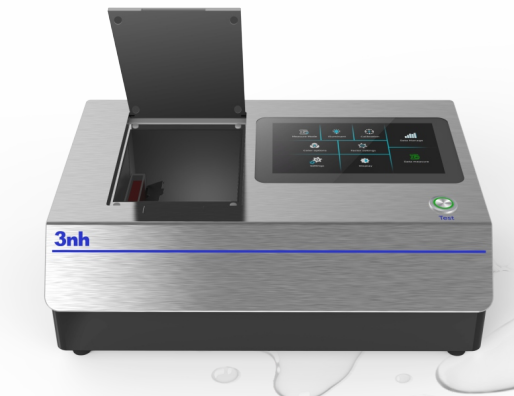

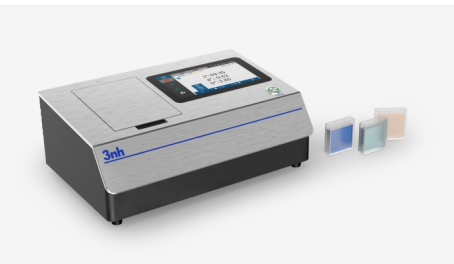

铂钴液体色度比色计TS4020是3nh采用创新的核心技术专为液体色度测量设计的高精度色彩分析利器。采用D/0光学结构，搭载全波段LED光源和高性能测试系统，提供多种色度指标，包括雾度、透过率、色度、色差、铂钴指数、加德纳、塞伯特指数、石油色标、药典色度等，支持微量透射测量，测量速度快。广泛应用于化学工业、食品和饮料、石油化工、制药行业等领域的色度测量需求。
铂钴液体色度比色计TS4020技术参数
| 产品型号 | TS4020 |
| 照明方式 | 透射：D/0（漫射照明，0°方向接收）;
近似CIE15 规定0/0（平行光照明/0度接收）;
符合标准:ASTM D1003/1044,CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ASTM E308,DIN5033 Teil7 |
| 特性 | 国标药典色测量、玻璃加工、塑料加工、薄膜、显示屏加工、包装行业、液体药液分析等行业色度分析、透过率测试方面均为广泛应用，支持微量透射测量 |
| 积分球尺寸 | Φ70mm |
| 照明光源 | 组合全光谱LED光源 |
| 分光方式 | 平面光栅分光 |
| 感应器 | 硅光电二极管阵列（双列40组） |
| 测量波长范围 | 360-780nm |
| 波长间隔 | 10nm |
| 半带宽 | 5nm |
| 透过率测定范围 | 0~200% |
| 颜色空间 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 ,CMYK（部分通过上位机实现） |
| 色差公式 | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter),ΔE*CH |
| 其它色度指标 | 透过率T，
WI(ASTM E313，CIE/ISO,AATCC,Hunter,Taube,Berger,Stensby)，
YI(ASTM D1925，ASTM 313),
TI(ASTM E313，CIE/ISO),
同色异谱指数Mt，
沾色牢度,变色牢度,吸光度,
APHA/Hazen/Pt-Co（铂钴指数），Gardner指数,铁钴指数，
Saybolt（塞伯特指数）,ASTM D1500色标,药典（中国药典，欧洲药典，美国药典）,EBC（啤酒色度），ICUMSA Color(糖色度) |
| 观察者角度 | 2°/10° |
| 观测光源 | D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30,B,U35,NBF,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5(共计41种光源,部分通过上位机实现) |
| 显示 | 光谱图/数据，样品色度值，色差值/图，色品图，颜色仿真，合格/不合格结果，颜色偏向 |
| 测量时间 | 快速模式约0.8s |
| 重复性 | 分光透过率：标准偏差0.05%以内（400~700nm：0.04%以内）：
色度值：ΔE*ab 0.01以内（预热校正后，以间隔5S测量） |
| 台间差 | ΔE*ab 0.2以内 |
| 尺寸 | 长X宽X高=370X300X200mm |
| 重量 | 约9.6kg |
| 供电方式 | 直流24V,3A电源适配器供电 |
| 照明光源寿命 | 5年大于300万次测量 |
| 显示屏 | TFT 真彩 7inch，电容触摸屏 |
| 接口 | USB，打印串口,蓝牙 |
| 存储数据 | 标样1000条，试样20000条，上位机海量存储 |
| 特殊功能 | 智能零点校准 |
| 语言 | 简体中文，繁体中文,English |
| 操作温度范围 | 0~40℃（32~104°F） |
| 存储温度范围 | -20~50℃（-4~122°F） |
| 标准附件 | 电源适配器、说明书、品质管理软件(官网下载)、数据线、透射黑板，10mm比色皿、50mm比色皿，50mm比色皿治具，微孔(4mm)透射测试夹具组件 |
| 可选附件 | 微型打印机，30mm比色皿、100mm比色皿 |
| 注： | 如有变更，恕不另行通知 |
液体色度仪TS4020产品特点
1、色度指标丰富
除了常用的颜色指标测量外，还可以提供透过率、石油色标（ASTM D1500）、铂钴指数、Gardner指数、Saybolt（塞伯特指数）、药典（中国药典，欧洲药典，美国药典）、EBC（啤酒色度）、ICUMSA Color(糖色度)等色度指标，满足多样化行业需求。
2、智能零点校准
采用智能零点校准技术，适应不同的测量环境，保持仪器良好的测量性能，确保测量数据的准确性和测量结果高度一致性。
3、支持微量透射测量
采用更为精密的光学设计，能够精确地控制光线的透射方向，可将最小液体添加量降低至 1ml，实现微量透射测量。
4、多元光源模拟
内建一系列国际照明委员会认可的标准光源，确保您的产品在不同光源下都能精确进行色彩测量。
5、优秀的重复性和台间差
重复性分光透过率0.05%以内、色度值0.01以内，台间差0.2以内，确保多台设备间的测量结果高度一致，为大规模生产中的品控保驾护航。
6、D/0几何光学结构
D/0几何光学结构，能够提供更全面的色度分析，确保您的产品在质量符合标准:ASTM D1003/1044,CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ASTM E308,DIN5033 Teil7
7、组合全光谱LED光源
采用组合全光谱LED光源作为照明光源，覆盖360～780nm的波长范围，确保了测试的高稳定性。
8、高性能双阵列传感器
搭载高性能硅光二极管双40阵列传感器，确保测量速度与准确性，提升工作效率。
