纺织布料生产线在线颜色检测闭环补色方案

浏览次数:261 更新日期:2024-11-07

摘要:

本解决方案采用TS7708L在线式颜色检测系统,为纺织布料生产线提供了高效、准确的在线颜色检测方案。系统具有实时在线检测、高精度测量、多种测量口径、闭环补色功能等技术特点,能够满足纺织行业对颜色检测及闭环补色的高要求。同时,系统还支持与企业原有的配色系统进行无缝对接,提高配色效率和准确性。通过本解决方案的实施,企业能够显著提升产品质量和市场竞争力。

一、方案背景

在纺织布料生产过程中,颜色的准确性和一致性是产品质量的关键要素。传统的人工色差检查方式不仅效率低下,而且难以保证检测结果的客观性和准确性。为了满足纺织行业对颜色检测的高要求,我们特别推出了基于TS7708L在线式颜色检测系统的纺织布料生产线在线颜色检测解决方案。



二、方案概述

本解决方案采用TS7708L在线式颜色检测系统,结合纺织布料生产线的实际需求,实现了在线闭环的颜色值和色差检测。系统能够实时、准确地测量布料颜色,与预设标准颜色进行比对,及时发现并纠正色差问题。将颜色值传递给配色系统,进行实时监测闭环补色,末端现场打样,确保产品质量。


三、系统组成

TS7708L在线式颜色检测系统:包括颜色传感器整套模块、PC上位机软件和控制板卡,负责实时采集布料颜色数据,并进行处理和分析。

输送带:用于将布料连续、平稳地输送至检测区域,确保检测过程的连续性和稳定性。

机械臂(可选):根据生产线布局和检测需求,可配置机械臂以实现自动化取样和检测,进一步提高检测效率。

防尘控制室(可选):为检测系统提供一个洁净的工作环境,避免外界干扰对检测结果的影响。


四、技术特点

1.实时在线检测:系统能够实时采集布料颜色数据,并在PC上位机软件上即时显示检测结果,实现在线闭环检测。

2.高精度测量:采用高精度颜色传感器和先进的信号处理算法,确保测量结果的准确性和稳定性。测量速度<0.3秒,测量稳定性dE<0.03。

3.多种测量口径:提供多种测量口径2mm,4mm,8mm,1*3mm单一定制口径,非接触式测量,适应不同宽度的布料检测需求。对于1.5米至2米宽的布料,系统能够轻松应对。

4.闭环补色功能:当检测到色差时,系统能够自动触发补色机制,通过调整染色工艺或添加补色剂等方式,及时纠正色差问题。

5.末端现场打样:系统支持在生产线末端进行现场打样,确保生产出的布料颜色与客户需求一致。

6.兼容配色系统:客户已有的配色系统可与本系统无缝对接,实现颜色数据的共享和交互,提高配色效率和准确性。

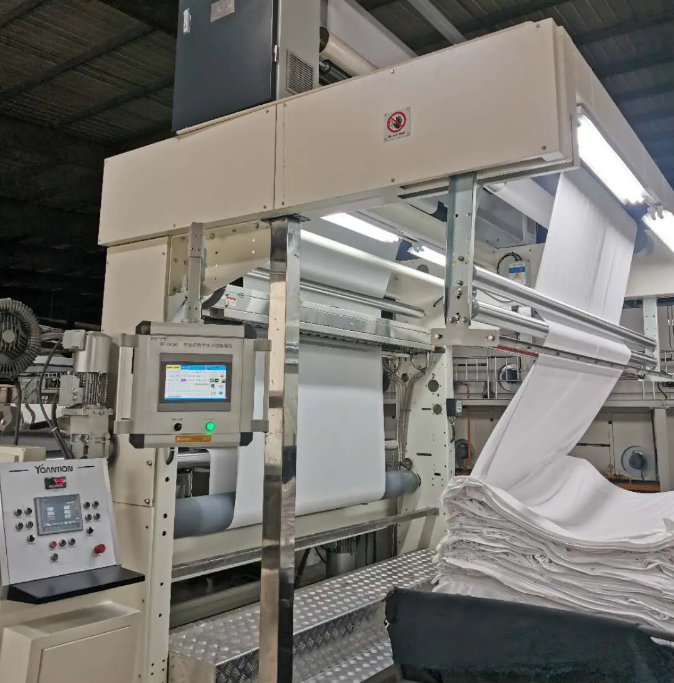

五、纺织行业应用案例

在大型纺织企业,我们成功部署了TS7708L在线式颜色检测系统。该系统能够实时检测生产线上的布料颜色,并与企业原有的配色系统进行数据交互。通过闭环补色功能,系统有效降低了色差率,提高了产品质量和客户满意度。同时,系统的实时检测能力也为企业提供了及时的生产反馈,有助于优化生产流程和降低生产成本。
