塑料焊接透光率测量

塑料焊接为什么要测透光率？

在塑料激光焊接工艺中，透光率是决定焊接质量的核心参数之一。

能量传输效率的精准控制

激光焊接通过上层塑料的透光性将能量传递至下层吸光材料，透光率过低会导致能量无法穿透，造成虚焊；透光率过高则可能因能量不足导致焊接强度不足。例如，汽车内饰件焊接中，透光率的精确控制可避免外观缺陷和密封性问题。

焊接缺陷的快速识别

透光率异常可直接反映焊接区域的气泡、裂纹或杂质。研究表明，气泡会显著降低透光率，而异物会导致光散射路径异常。通过实时监测透光率变化，可快速定位工艺参数波动（如激光功率不稳定）并自动调整设备，实现闭环控制。

材料与工艺优化依据

透光率数据可用于筛选原材料批次、匹配异种塑料组合，并指导添加剂配比或加工工艺改进。例如，雾度仪H600仪器通过全光谱分析，帮助优化聚丙烯（PP）与聚碳酸酯（PC）的焊接兼容性。

塑料焊接原理

激光焊接技术利用热效应实现塑料分子层间的熔融结合，其过程可分为三个阶段：

能量传递阶段

激光穿透上层透光塑料（如PMMA或PC），被下层吸光材料（如炭黑填充PA）吸收并转化为热能，使接触面达到熔融状态。

熔融结合阶段

通过精确控制激光功率（通常为30-100W）、扫描速度（0.1-5m/s）和焦点位置（±0.1mm精度），实现分子链的互扩散，形成无界面残留的焊接层。

冷却定型阶段

快速冷却（冷却速率可达100℃/s）可减少热应力，保持焊接区域的光学均匀性，避免因结晶度变化导致的透光率衰减。

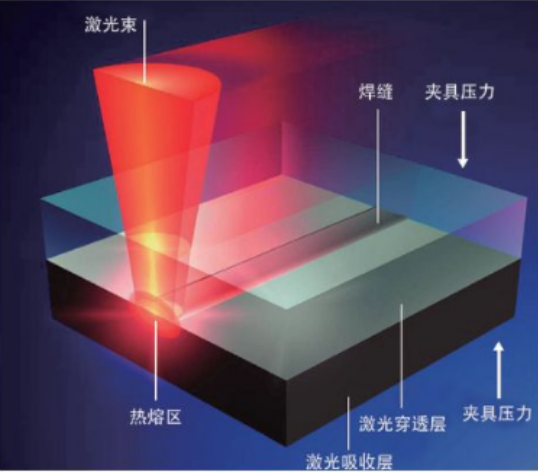

塑料焊接原理图

YH600智能雾度计在焊接透光率检测中的应用

YH600雾度透过率仪作为符合ASTM D1003标准的专业设备，在塑料焊接领域展现出独特优势：

高精度测量能力

采用PD阵列探测器与CIE V(λ) 2度视觉响应系统，透光率分辨率达0.1%，可检测厚度≤170mm的样品。

开放式样品仓支持竖立/卧式测试，适应汽车灯罩、医疗导管等异形件的多点扫描。

智能化质量控制

内置D65/A/C多光源模拟系统，可分析不同光照条件下的透光性能差异，满足汽车内外饰件的耐候性测试需求。

数据管理软件支持1000组标样比对与10000组数据存储，自动生成SPC分析报告，实现焊接工艺的数字化追溯。

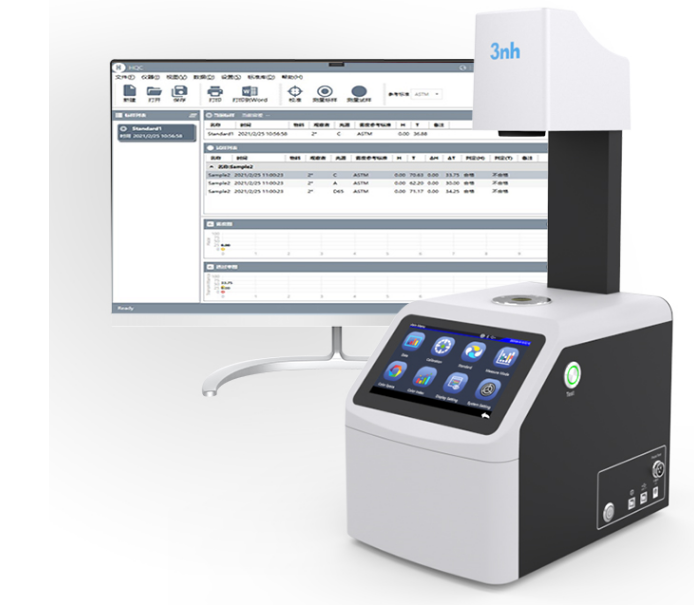

YH600雾度仪测量界面

行业适配性扩展

在显示屏偏光膜焊接中，Φ4mm微型口径可精准测量局部透光率，避免背光模块的漏光缺陷。

搭配高温夹具（选配）后，可模拟-20℃~50℃环境下的透光率变化，验证航空航天部件的极端工况可靠性。

透过率仪YH600操作简便，即使是非专业人员也能轻松上手。仪器配备了直观的操作界面和清晰的显示屏，测量数据一目了然。而且，它具备强大的数据存储和分析功能，能够对多次测量数据进行统计分析，为塑料焊接工艺的优化提供有力的数据支持。在实际应用中，操作人员只需将待测塑料样品放置在仪器的测量台上，按下测量按钮，瞬间就能得到准确的透光率数据。这一便捷性大大提高了生产效率，减少了因测量繁琐而导致的时间浪费。

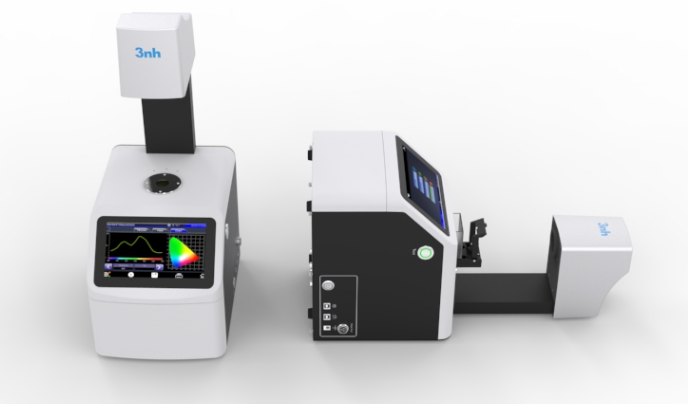

YH600雾度仪

在塑料焊接工艺中，通过使用透过率仪YH600精准测量透光率，企业能够根据测量结果对塑料材料进行筛选和优化。对于透光率不符合焊接要求的塑料，可以通过调整配方、添加助剂或改变加工工艺等方式进行改进。同时，在焊接过程中，实时监测透光率的变化，能够及时发现潜在的焊接问题，如材料批次差异、设备故障等，并及时采取措施进行调整，确保焊接质量的稳定性和一致性。
